晶圆级封装介绍

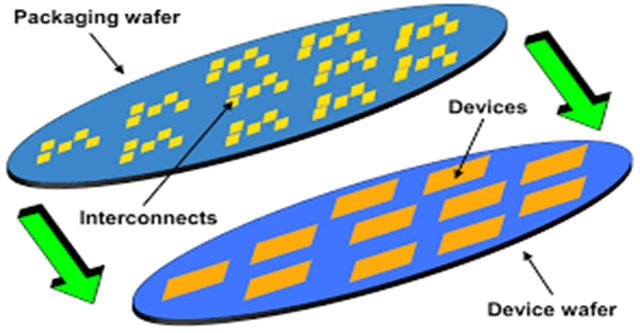

晶圆级封 装设备是指在半导体制造中使用的专用机械和工具，用于直接在晶圆级上封装半导体器件，而不是在晶圆切割后单独封装每个芯片。这种方法具有多种优点，包括提高吞吐量、降低成本以及提高封装器件的性能。晶圆级封装设备通常包括各种工艺，例如再分布层 (RDL) 沉积、凸块、晶圆减薄、晶圆切割和封装。这些工艺是使用沉积系统、光刻工具、键合机、蚀刻系统和检查系统等先进设备来执行的。晶圆级封装设备能够将电气连接、热管理和保护等多种功能直接集成到晶圆上，从而形成高度紧凑且高效的半导体器件。该技术广泛应用于微机电系统 (MEMS)、传感器、射频 (RF) 器件和先进集成电路等应用。

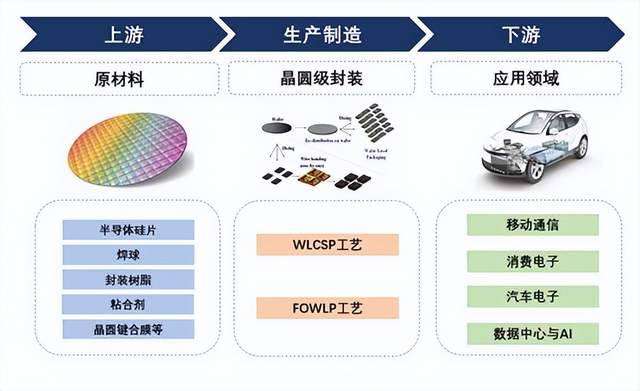

晶圆级封装产业链分析

上游原材料

晶圆级封装产业链上游为原材料与关键设备领域，是保障封装工艺落地、把控产品良率的基础支撑环节。原材料主要包含200mm、300mm半导体硅片，以及焊球、封装树脂、粘合剂、晶圆键合膜等专用封装材料，行业集中度极高。核心生产设备涵盖光刻、蚀刻、退火、检测、晶圆键合等全品类加工设备。该环节具备严苛的技术准入标准，晶圆级封装对各类材料的精度、热膨胀匹配度要求极高，原材料与设备的品质直接决定封装生产良率与成品可靠性，是制约高端封装工艺突破的重要环节。

中游生产制造

晶圆级封装产业链中游为封装设计与制造环节，是整个产业链的核心枢纽，主要承接上游材料与设备资源，完成晶圆级封装的全流程加工生产，涵盖前段晶圆加工与后段封装、测试工序。参与主体分为专业封测厂与自研自产企业两大类型。全球晶圆级封装设备市场主要领先企业包括Applied Materials、Tokyo Electron、KLA-Tencor Corporation、EV Group、Tokyo Seimitsu、Disco等。从技术应用来划分，WLCSP工艺可实现封装尺寸贴近裸片形态，广泛适配智能手机SOC、射频芯片等小型化芯片；FOWLP工艺支持跨芯片拓展布局，性能更优，多用于高性能SoC、图像传感器等高端芯片封装，两类技术的差异化应用，构建起中游分层化的封装产能体系。

下游应用领域

晶圆级封装产业链下游为各类终端应用市场，覆盖多领域高性能、高密度芯片应用场景，市场需求持续扩容，带动行业稳步增长。移动通信领域是核心应用场景，主要用于手机SOC、射频前端模块、5G基带芯片等核心元器件；消费电子领域适配CMOS图像传感器、LED驱动芯片、可穿戴设备专用芯片等产品；汽车电子领域聚焦ADAS处理器、电源管理IC、各类车载传感器芯片，随着汽车智能化升级，市场需求快速攀升；数据中心与AI领域则主要服务于GPU、AI加速器、HBM内存芯片等高性能算力芯片。从行业发展趋势来看，手机、可穿戴设备、汽车电子是拉动产业增长的核心动力，高速接口芯片、AI算力芯片的迭代升级，持续提升高端晶圆级封装的市场需求。FOWLP技术市场占比逐年提升，成为增长最快的细分领域。同时行业技术持续迭代，正向2.5D/3D、SoIC高密度封装、异质集成方向演进，绿色封装材料普及、汽车级高可靠性封装落地，以及国内厂商的技术追赶，共同推动下游应用场景持续拓宽、产业体系不断完善。

资料来源：百谏方略整理研究，2026年

成本驱动先进封装变革：面板封装冲击传统晶圆级封装

依托晶圆与面板封装成本对比数据，可从成本维度剖析晶圆级封装的行业演进逻辑，不同基板规格、芯片尺寸带来的成本节约差异，直接左右晶圆级封装的技术迭代与产业布局方向。

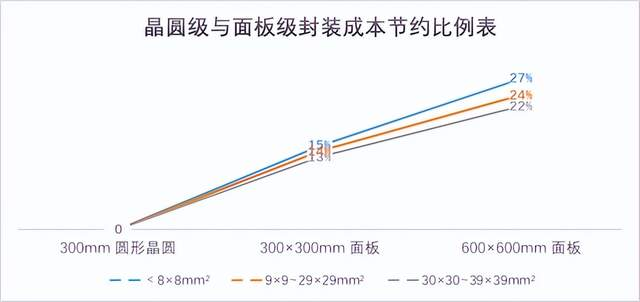

从成本对比数据能够清晰看到，以300mm圆形晶圆封装为基准，面板尺寸越大、芯片规格越小，封装成本节约效果越突出，＜8×8mm²小芯片在600×600mm面板封装下成本降幅可达27%，中大尺寸芯片同样能实现22%~24%的成本节省，而300×300mm中小面板也可带来13%~15%的成本优化。圆形晶圆受边缘无效区域限制，原材料利用率存在固有瓶颈，这也是晶圆级封装持续寻求工艺升级、向面板化延伸的核心经济动因。

小尺寸芯片是当前WLCSP晶圆级封装的核心应用品类，广泛用于手机射频、可穿戴芯片等领域，面板封装显著的降本优势持续冲击传统晶圆级封装的存量市场。下游终端厂商出于控本需求，逐步在消费电子中小芯片领域优先选用面板级方案，倒逼布局晶圆级封装的封测企业调整产品结构，不再单纯依靠传统WLCSP量产盈利。

面向车载、AI算力芯片的中大尺寸芯片虽成本节省幅度弱于小芯片，但大面板依旧具备可观经济性，推动FOWLP这类高端晶圆级封装工艺逐步兼容面板生产模式。行业由此分化发展路径，传统量产型晶圆级封装逐步向面板封装过渡，晶圆级封装产业重心转向2.5D、3D、异质集成等难以被面板替代的高附加值先进工艺，依靠性能壁垒守住高端AI、汽车电子芯片市场。

整体产业发展上，成本差异决定晶圆级封装长期呈现分层发展态势，中低端通用芯片封装产能逐步面板化，高端高性能芯片依旧依托晶圆级封装技术落地应用，两种封装路线互补共存，共同推动先进封装行业迭代升级。

资料来源：Manz 、 Nepes、 Yole、第一创业证券、百谏方略整理研究，2026年

全球晶圆级封装市场规模分析

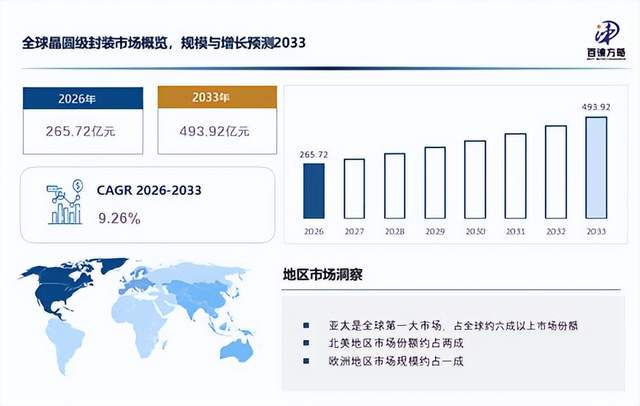

根据百谏方略（DIResearch）的深入调查研究，2026年全球晶圆级封装设备市场规模将达到265.72亿元，预计2033年达到493.92亿元，年均复合增长率（CAGR）为9.26%（2026-2033）。亚太地区凭借完善的封测产能与产业配套占据全球约六成以上市场份额，是全球晶圆级封装制造核心区域，日月光、长电科技、台积电、三星等头部厂商，依托消费电子、车载芯片与算力芯片需求持续拉动产业扩容；北美市场份额约两成，依托英特尔、高通等本土IDM企业的自研封装需求与高端先进封装技术研发优势，聚焦AI芯片、数据中心处理器相关WLP产品落地；欧洲市场占比偏低大约一成，产业集中在英飞凌、意法半导体等车企配套半导体企业，需求主要来源于汽车电子与工业级芯片封装。其中亚太区域FOWLP量产落地速度领先全球，也是带动全球WLP市场增速的核心动力来源。

资料来源：百谏方略整理研究，2026年

晶圆级封装竞争格局分析

全球晶圆级封装设备市场主要领先企业包括Applied Materials、Tokyo Electron、KLA-Tencor Corporation、EV Group、Tokyo Seimitsu、Disco、SEMES、Suss Microtec、Veeco/CNT、Rudolph Technologies等。Applied Materials主营薄膜沉积、蚀刻等工艺设备，是封装制程关键设备供应商；Tokyo Electron擅长涂胶显影、刻蚀与镀膜设备，广泛配套晶圆级封装前段制程；KLA-Tencor Corporation垄断半导体检测量测设备，依靠缺陷管控设备保障WLP生产良率；EV Group深耕晶圆键合、临时键合设备，是先进Fan-out封装核心设备商。

Applied Materials

Applied Materials是一家美国公司，为电子产品、计算机平板显示器、智能手机、电视和太阳能产品等半导体（集成电路）芯片的制造提供设备、服务和软件。该公司还供应用于柔性电子产品、封装和其他应用的涂层生产设备。该公司按收入计算是全球第二大半导体设备供应商。

Tokyo Electron

Tokyo Electron是一家日本电子和半导体公司，总部位于日本东京港区赤坂。该公司成立于1963年，当时名为Tokyo Electron Laboratories, Inc.。该公司作为集成电路(IC)、平板显示器(FPD) 和光伏电池(PV)制造设备供应商而闻名。

KLA-Tencor Corporation

KLA-Tencor Corporation是一家总部位于加利福尼亚州的美国公司，主要生产晶圆制造设备。该公司为半导体行业及其他相关纳米电子行业提供工艺控制和良率管理系统。其产品和服务涵盖晶圆、光罩、集成电路（IC）和封装生产的各个阶段，从研发到最终批量生产。

*以上数据来源于百谏方略发布的市场分析报告《全球与中国晶圆级封装市场规模分析及行业发展趋势研究报告（2026-2033）》，如需转载或引用，务必注明出处。如有违背，我司将保留追究法律责任的权力。
